Regały satelitarne

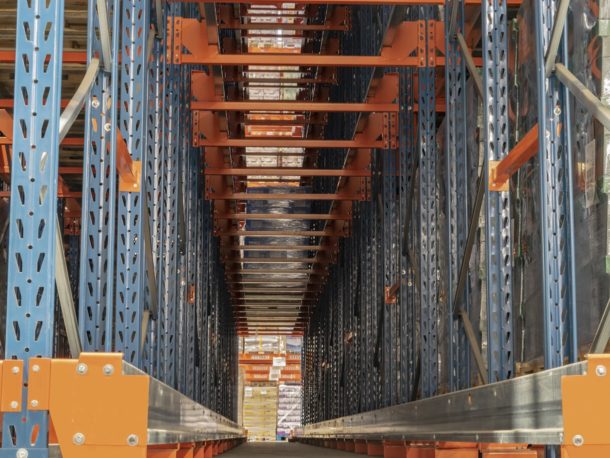

Oferujemy regały satelitarne – półautomatyczny system składowania blokowego palet. Pallet Shuttle jest szczególnie popularny w magazynach, gdzie kluczowe jest maksymalne wykorzystanie kubatury obiektu. Przemieszczanie palet w regale odbywa się za pomocą zdalnie sterowanej platformy.
Regały satelitarne X-PR Shuttle są obsługiwane przez platformę Q-Shuttle – wózek samojezdny nowej generacji, zaprojektowany i produkowany przez WDX S.A. Oferujemy możliwość pełnej automatyzacji procesu magazynowania poprzez wdrożenie systemu Q-Block, gdzie za przepływ materiałów odpowiada bezobsługowy system wind i przenośników sterowany z poziomu WMS.
Regały satelitarne X-PR Shuttle – informacje podstawowe
Pallet Shuttle to ekonomiczny sposób na automatyzację składowania. Możliwa jest weryfikacja liczebności floty wózków widłowych oraz poziomu wykorzystania zasobów ludzkich. Regały satelitarne wyróżniają się bardzo korzystnym współczynnikiem poniesionych nakładów do uzyskanej wydajności. System X-PR Shuttle informacje podstawowe:
- Szczególnie polecane w przypadku dużej ilości szybko rotujących towarów znajdujących się na jednorodnych paletach.
- System, w podstawowej wersji, składa się z konstrukcji regałowej, zdalnie sterowanej platformy satelitarnej Q-Shuttle oraz urządzenia sterującego.
- Bardzo wysoki współczynnik wykorzystania przestrzeni – nawet 90%. Wielopoziomowa zabudowa w zblokowanych tunelach przekłada się na optymalizację kosztów składowania pojedynczej jednostki.
Podstawowe parametry techniczne:
Maksymalna standardowa wysokość systemu
Maksymalna standardowa waga jednostki ładunkowej
Maksymalna standardowa głębokość tunelu regałowego
Standardowa zdolność operacyjna platformy samojezdnej
Producent regałów satelitarnych
Regały satelitarne to półautomatyczny system gęstego składowania dedykowany dla magazynów cechujących się dużymi przepływami. Jesteśmy producentem regałów satelitarnych oraz platform samojezdnych. Projektujemy rozwiązania gwarantujące optymalne dopasowanie do indywidualnego procesu logistycznego.
Zdalnie sterowany wózek wahadłowy eliminuje konieczność przemieszczania się wózków widłowych w korytarzach roboczych. Za składowanie palet w regałach odpowiada platforma Q-Shuttle.
Zobacz case study z wdrożenia Pallet Shuttle w firmie Amplus.
Projekt regałów satelitarnych
Jako czołowy integrator automatycznych systemów składowania dostarczamy najwyższej jakości technologię oraz kluczowe kompetencje wdrożeniowe.
Zapytaj nas o niezobowiązujący projekt systemu Pallet Shuttle dla Twojego magazynu.
Platforma satelitarna Q-Shuttle
Q-Shuttle to platforma samojezdna nowej generacji zaprojektowana i wyprodukowana przez WDX S.A. System współpracuje z paletami 800×1200 mm, 1000×1200 mm, 1200×1200 mm oraz innymi jednostkami ładunkowymi. Parametry platformy satelitarnej w wersji standardowej:
- Maksymalna prędkość jazdy bez palety – 1,4 m/s.
- Maksymalna prędkość jazdy z paletą – 1,0 m/s.
- Czas unoszenia / opuszczania – 2,5 sekundy.
Platforma Q-Shuttle może zostać dostosowana do pracy w systemie regałów satelitarnych innego producenta
Automatyczny magazyn Q-Block
Automatyczne regały satelitarne Q-Block pozwalają niemal całkowicie wyeliminować czynnik ludzki z procesu magazynowania. Bezobsługowy transport oraz składowanie palet odbywa się z wykorzystaniem systemu Pallet Shuttle, układu przenośników i transporterów rolkowych oraz wind magazynowych.
Q-Block daje możliwość łatwej rozbudowy – skalowanie projektu może być realizowane etapami. Elastyczność konfiguracji gwarantuje dostosowanie do zmieniających się potrzeb – poprzez zmiany funkcji oprogramowania oraz liczby pracujących urządzeń mobilnych Q-Shuttle.
Jak działa system regałów satelitarnych
Transfer palet w regale podczas załadunku oraz rozładunku tunelu odbywa się półautomatycznie. Platforma Q-Shuttle jest sterowana za pomocą bezprzewodowego urządzenia (tablet, smartfon). Polecenie jest przesyłane za pośrednictwem sieci Wi-Fi.
- Platformę na wejściu do tunelu umieszcza wózek widłowy. Pozycjonowanie urządzenia w regale odbywa się za pomocą enkodera oraz czujnika magnetycznego wykrywającego magnesy umieszczone w kanale. Wykrywanie palety odbywa się z wykorzystaniem czujników optycznych umieszczonych na górnej części podstawy.
- Po zakończeniu załadunku/rozładunku tunelu, platforma zostaje przetransportowana do kolejnej lokacji.
Zobacz wideo przedstawiające montaż Pallet Shuttle.
Zalety systemu X-PR Shuttle
Platforma Q-Shuttle obsługująca regały satelitarne została wyposażona w wyłączniki bezpieczeństwa, które znajdują się po obu stronach urządzenia oraz automatyczny układ bezpieczeństwa. Wykrywanie przeszkód i obiektów w świetle toru odbywa się za pomocą czujników optycznych zlokalizowanych zarówno na przodzie, jak i tyle platformy Q-Shuttle. Kształt wózka zapobiega zsunięciu się z wideł w bok w czasie transportu. Pozostałe zalety X-PR Shuttle:
- Optymalnie wykorzystana przestrzeń magazynowa oraz niski koszt składowania pojedynczej palety przy niskich kosztach operacyjnych i redukcji ryzyka błędu ludzkiego.
- Bardzo wysoka wydajność – sprawdza się w magazynach cechujących się dużą rotacją.
- Możliwe jest zarządzanie gospodarką magazynową zarówno według zasady LIFO, jaki i FIFO.
- System daje możliwość obsługi różnych typów palet.
- System jest bezpieczny, wydajny, niezawodny oraz tani w eksploatacji.
Jesteśmy producentem regałów magazynowych z ponad 25-letnim doświadczeniem na rynku. Zapewniamy maksymalną efektywność kosztową o niezbędne doświadczenie wdrożeniowe. Zobacz wideo z montażu regałów satelitarnych w magazynie naszego Partnera.
Regały satelitarne dla Smurfit Kappa
Dostarczamy rozwiązania magazynowe dla Smurfit Kappa od 15 lat. Ten globalny lider rynku opakowań papierowych zdecydował się na wdrożenie regałów satelitarnych w swoim zakładzie produkcyjnym ulokowanym w Drezdenku. Zapraszamy do obejrzenia materiału wideo.
Platforma Q-Shuttle jest zasilana baterią LiFePO4 w technologii litowo-żelazowo-fosforanowej – w komplecie znajduje się ładowarka. Czas pracy to od 8 do 12 godzin, w zależności od charakteru aplikacji – czas ładownia 80 minut. Baterię może szybko i łatwo wymienić.
