Regały paletowe

Regały paletowe

Oferujemy regały paletowe – rzędowy system składowania towarów spaletyzowanych. Konstrukcja X-PR Line to rozwiązanie najczęściej wybierane przez naszych Partnerów. Szczególnie cenione ze względu na bogaty pakiet wyposażenia dodatkowego, możliwość przechowywania palet oraz innych jednostek ładunkowych czy też maksymalną efektywność kosztową przy zachowaniu najwyższych norm bezpieczeństwa.

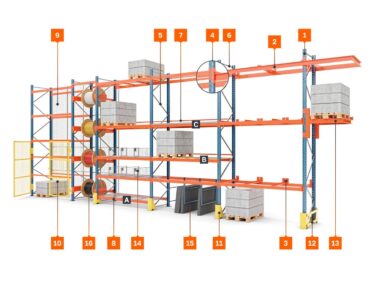

Regały paletowe prezentacja 3d elementów

Regały paletowe to system ramowy, który opiera się na stalowych słupach i belkach. Belki służą do przechowywania ładunków, a słupy stanowią element wsporczy. Cechy podstawowe X-PR Line:

  • Dostęp do każdej składowanej jednostki paletowej.
  • Pojedyncze lub podwójne rzędy regałowe – dopuszczalne są modyfikacje głębokości.
  • Składowanie zróżnicowanych, zarówno pod względem wagi, jak i rozmiaru produktów.
  • Wysokość oraz wymiary dostosowane do indywidualnych oczekiwań – możliwość przenoszenia dużych obciążeń.

Podstawowe parametry techniczne:

20000mm

Maksymalna standardowa wysokość systemu

7500kg

Maksymalne obciążenie belki o długości 1800 mm

1500mm

Maksymalna standardowa głębokość – od belki do belki

3600mm

Maksymalna standardowa szerokość belki

Regały paletowe bezpośrednio od producenta

Regały paletowe bezpośrednio od producenta

Regały paletowe produkujemy od 2000 roku – posiadamy bogate portfolio wdrożeń na terenie całej Europy. Zapewniamy możliwość modyfikacji systemu według indywidualnych potrzeb. Dostarczamy technologię oraz kluczowe kompetencje wdrożeniowe.

Montujemy nawet 1 000 miejsc paletowych dziennie – zapytaj nas o niezobowiązujący projekt regałów paletowych dla Twojego magazynu!


Wdrożenie regałów paletowych

Kompleksowo zajmiemy się wyposażeniem Twojego magazynu w regały paletowe – od weryfikacji potrzeb, poprzez projekt, produkcję elementów systemu i profesjonalny montaż, do nadzoru nad stanem technicznym instalacji. Wyposażyliśmy ponad 10 000 obiektów logistycznych w Polsce i Europie.

Współpracujemy wyłącznie z doświadczonymi ekipami montażowymi, a nasz profesjonalny zespół projektowy dba o prawidłowy przebieg wdrożenia. W przypadku istniejących obiektów, proces instalacji regałów paletowych nie koliduje z pracą magazynu. Zobacz materiał wideo i dowiedz się, jak montujemy nasze systemy składowania.

Regały paletowe – case study

Możemy zaproponować Ci kompleksowe rozwiązanie intralogistyczne – regały paletowe oraz elektryczne wózki Crown, których jesteśmy wyłącznym dystrybutorem na terenie Polski. Zobacz materiał wideo zrealizowany w magazynie jednego z naszych Klientów.

Prezentowane centrum logistyczne zaspokaja potrzeby dystrybucyjne firmy Hendi Polska. Obiekt został podzielony na dwie strefy składowania – pierwsza obsługiwana jest przez wózki widłowe boczne, druga przez wózki systemowe. Regały paletowe zostały dostosowane do przechowywania zróżnicowanych jednostek ładunkowych, kompletacji bezpośrednio z korytarza roboczego oraz bezpiecznej obsługi w układzie VNA.



Crown TSP
Crown TSP
1000-1500 kg
11660-17145 mm
Elektryczny
Crown ESR1000
Crown ESR1000
1400-2000 kg
9090-13560 mm
Elektryczny
Crown SC6000
Crown SC6000
1300-200 kg
2895-7490 mm
Elektryczny
Crown WT3000
Crown WT3000
2000-2500 kg
210 mm
Elektryczny
Crown GPC3000
Crown GPC3000
1200-2700 kg
240-960 mm
Elektryczny
Crown WP3000
Crown WP3000
1600-2000 kg
210-750 mm
Elektryczny

Producent regałów paletowych

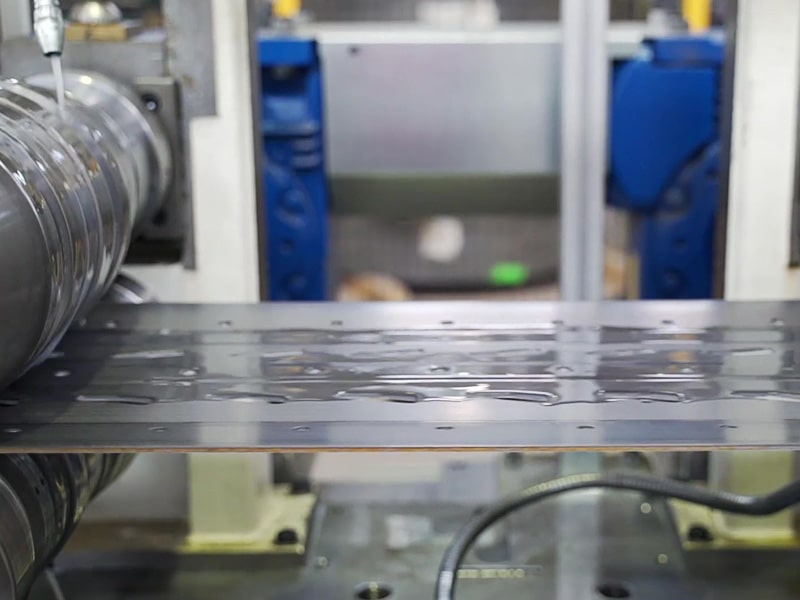

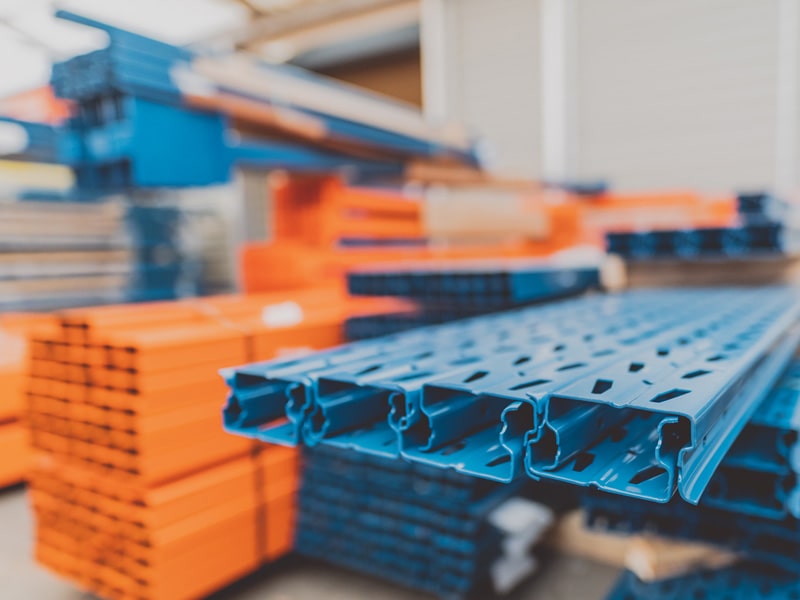

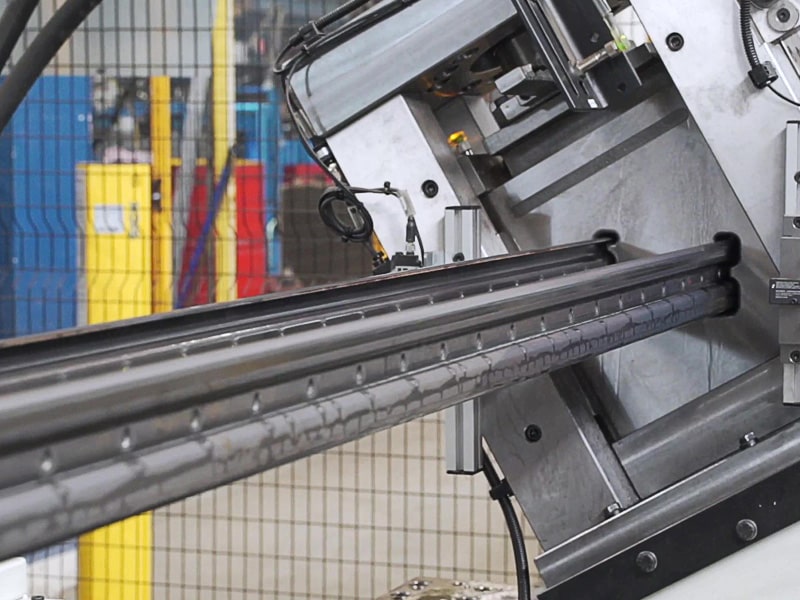

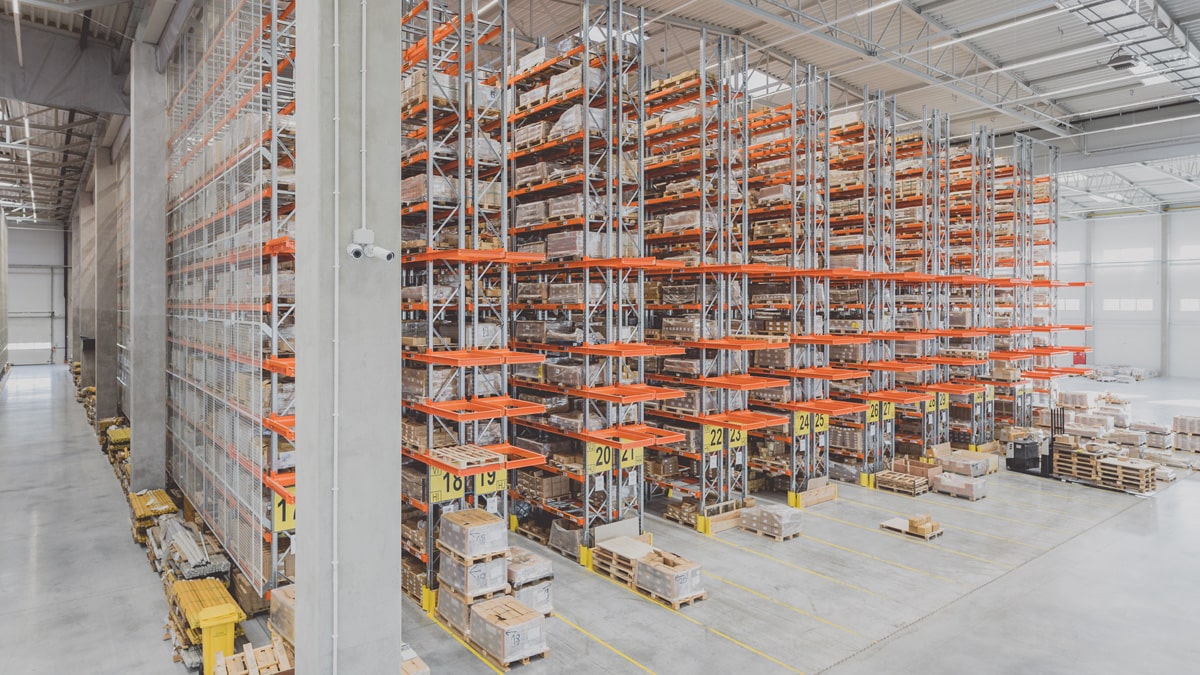

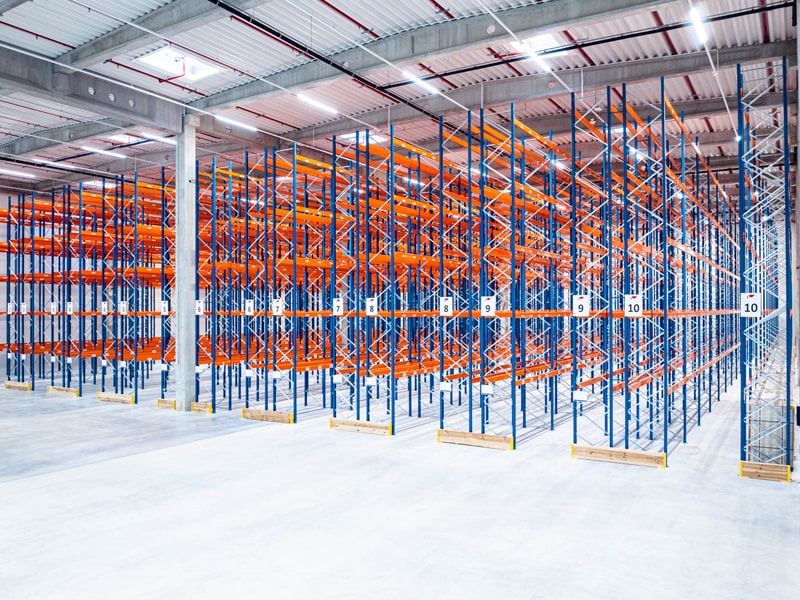

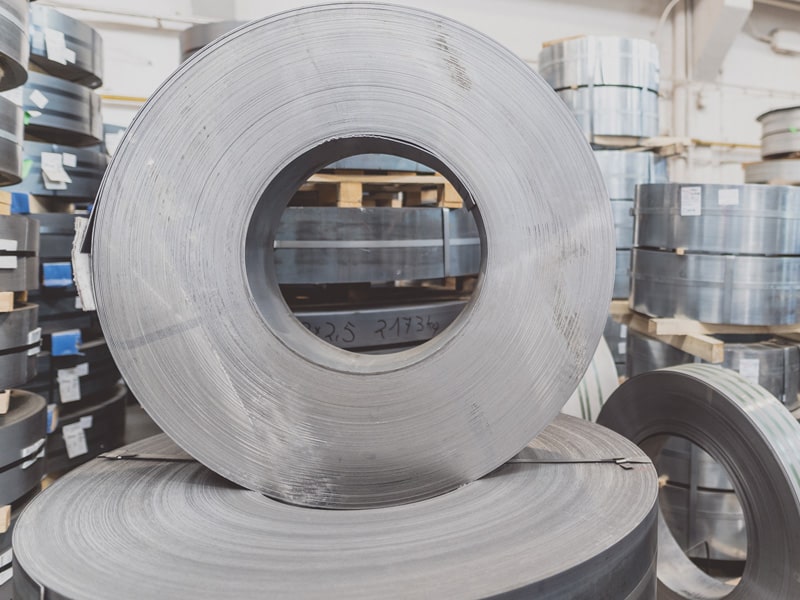

Jesteśmy producentem regałów magazynowych. W nowoczesnej fabryce WDX w Zgierzu powstają: regały paletowe, półkowe, systemy wielopoziomowe, przenośniki oraz inne konstrukcje stalowe. Współpracujemy tylko i wyłącznie ze sprawdzonymi oraz doświadczonymi dostawcami. Posiadamy własny Dział Projektowy, Dział Solutions oraz Dział Badań i Rozwoju. Oferujemy regały do składowania palet dopasowane do indywidualnych oczekiwań – gwarantujące najwyższe współczynniki wykorzystania przestrzeni magazynowej. Jedną z głównych zalet systemu X-PR Line jest fakt, że może być wdrożony w obiektach różnego typu – niezależnie od branży. Zapraszamy do zapoznania się z grafikami prezentującymi nasze realizacje:

Regały paletowe X-PR Line – budowa systemu

Regał paletowy X-PR Line jest konstrukcją modułową. Zapewniamy dostępność wielu rodzajów słupów i belek. Regały mogą być zaprojektowane dla różnych mas i wysokości jednostek paletowych. Oferujemy rozwiązania do składowania rzędowego i blokowego. System rzędowy umożliwia wszechstronną konfigurację regału – dostosowaną do indywidualnych potrzeb. Dzięki dużej powierzchni stopy i jej znacznej grubości – obciążenia na posadzkę są przenoszone łagodnie. W celu poprawienia sztywności i stabilności całej konstrukcji, stopa montowana jest do posadzki za pomocą 2 kotew, mechanicznych lub chemicznych (w zależności od potrzeb i wymagań).

Podczas projektowania regału paletowego zawsze brane są pod uwagę parametry jednostek ładunkowych oraz przepisy ich składowania. Zapewniamy możliwość dostosowania systemu wysokiego składowania do przechowywania zróżnicowanych materiałów. Uwzględnia się także typ wózka widłowego, który będzie dany regał obsługiwał. Wszystkie te czynniki wpływają na dobór rodzaju słupa i belki, jak również korytarza roboczego. Poznaj bliżej wybrane elementy systemu  X-PR Line:

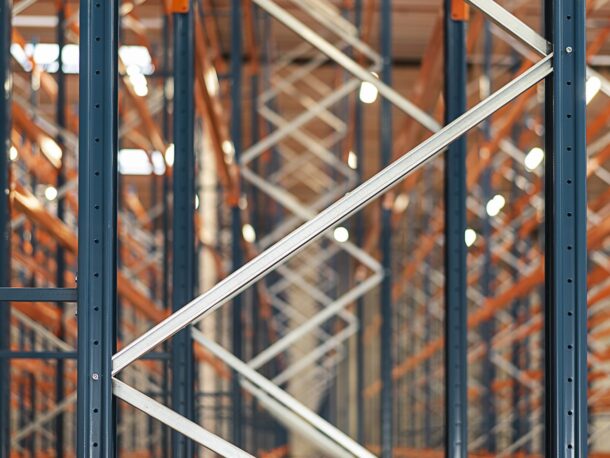

Rama regału paletowego X-PR Line

Rama regału paletowego X-PR Line

Rama regału paletowego X-PR Line składa się z dwóch słupów wykonanych z profili:

  • M 20M o przekroju 95 x 54 mm (8 zagięć) – M 20, 25 o przekroju 95 x 72 mm (12 zagięć z dodatkowym centralnym przetłoczeniem) – M 20L, 25L o przekroju 120 x 72 mm, (16 zagięć) połączonych za pomocą diagonali wykonanych z profili w kształcie litery C, o wymiarach 35 x 24,4 mm.
  • Rama jest to zestaw dwóch słupów połączonych śrubami poprzez poprzeczki poziome (horyzontale) i poprzeczki ukośne (diagonale). U spodu słupa przykręcona jest stopa regału. Słupy posiadają otwory ukośne, służące do zawieszania belek co 75 mm wzdłuż całej jego wysokości. Słupy wykonane są z blachy o grubości odpowiednio 2 lub 2,5 mm. Horyzontale i diagonale wykonane są z blachy ocynkowanej o grubości 1,5 mm.

Rodzaje belek regału do palet

Belki regału paletowego X-PR Linie wykonane są z 2 profili ceowych, łączonych razem. Utworzony w ten sposób profil zamknięty ma podwójną grubość na najbardziej obciążonych ścianach górnych i dolnych. Belki występują w różnych długościach. Na końcach belek przyspawane są konektory z 3 lub 4 zaczepami. Pozostałe rodzaje belek:

  • Belki poprzeczne płaskie umożliwiają wzmocnienie półki z płyty wiórowej lub siatki. Występują dla wszystkich typów belek. Belki poprzeczne produkuje się do ram różnej głębokości. Liczba belek poprzecznych zależy od wybranego obciążenia. Są zbudowane z rur spawanych ze złączami na końcach. Ich mocowanie nie wymaga zastosowania narzędzi.
  • Belki poprzeczne schodowe umożliwiają wzmocnienie półki z płyty wiórowej lub z siatki. Są zamocowane między belkami. Umożliwiają dostosowanie górnej powierzchni półki do poziomu belki. Belki poprzeczne występują w różnej głębokości. Najczęściej są wykonane z rur prostokątnych ze złączami na końcach. Liczba belek poprzecznych zależy od wybranego obciążenia. Zamocowanie nie wymaga zastosowania narzędzi.
  • Belki poprzeczne typu Z umożliwiają wzmocnienie półki z płyty wiórowej lub z siatki. Są zamocowane między belkami. Umożliwiają utworzenie wypełnienia na całej powierzchni poziomu belkowego. Wykonywane są z rur prostokątnych. Liczba belek zależy od wybranego obciążenia.
  • Belki ochraniaczy – elementy, które ochraniają boczne słupy regału paletowego przed uderzeniami.

Na belkę regału odkładana jest europaleta.

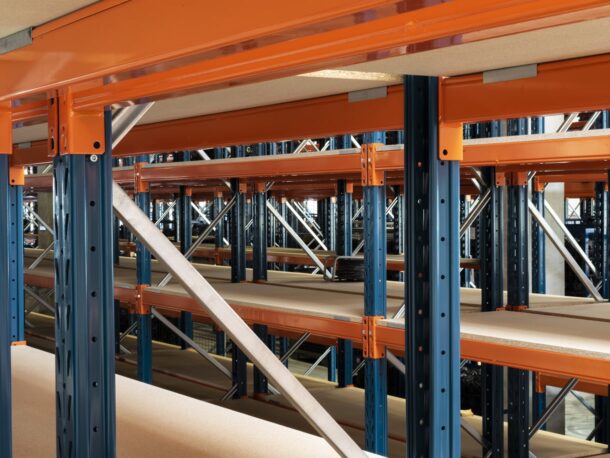

Rodzaje półek w regałach paletowych

Rodzaje półek w regałach paletowych

  • Półki z płyty wiórowej w regałach paletowych. Półka, na którą można kłaść bezpośrednio pudełka i inne przedmioty. Wykonana jest z płyty wiórowej o grubości od 18 mm do 36 mm i przycięta do odpowiednich wymiarów.
  • Półki z paneli siatkowych w regałach paletowych. Panele siatkowe występują w różnych rozmiarach. Grubość drutu i średnica oczka uzależnione są od obciążenia i rodzaju składowanych wyrobów. Panele siatkowe służą również do zabezpieczenia przed upadkiem towaru z palety znajdującej się na regale.
  • Półki z krat pomostowych w regałach paletowych. Półki z kraty pomostowej mają zastosowanie przy szczególnie dużych obciążeniach. Typ kraty jest dobierany w zależności od rodzaju magazynowanego wyrobu, a w szczególności od typu podpór jednostki ładunkowej. Jest to jeden z najbardziej wytrzymałych systemów magazynowania.
Panele ochronne i ograniczniki palet

Panele ochronne i ograniczniki palet

Regały paletowe X-PR Line mogą być wyposażone w szereg elementów zwiększających bezpieczeństwo operacji magazynowych. Poznaj niektóre z nich:

  • Panele ochronne – siatka tylna. Siatka tylna mocowana jest z tyłu zatok. Ochrania osoby znajdujące się w pobliżu regału, przed upadkiem towaru z palety. Panele siatkowe są mocowane do ramy za pomocą śrub i nakrętek.
  • Panele ochronne – siatka boczna. Siatka boczna mocowana jest w ramie, w końcowych zatokach. Ochrania osoby znajdujące się w pobliżu regału przed przypadkowym upadkiem towaru znajdującego się na regale paletowym. Panele siatkowe mocowane są do otworów bocznych za pomocą śrub, nakrętek lub spinek.

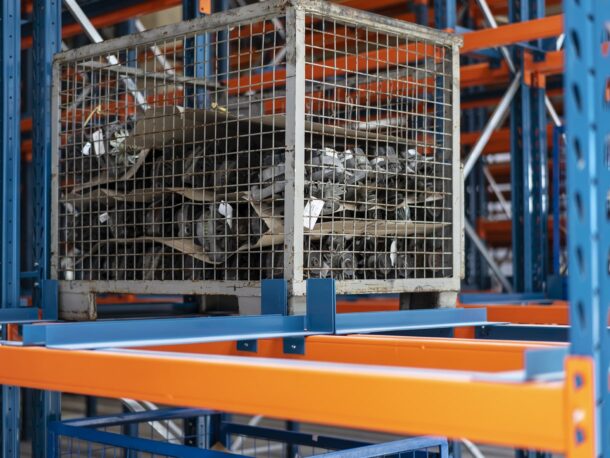

  • Ograniczniki palet. Pozwalają na uniknięcie zbyt głębokiego wysunięcia palety w regale. Dzięki temu skutecznie podnoszą poziom bezpieczeństwa pracowników, a także zabezpieczają towar przed upadkiem. Profil ogranicznika palet jest mocowany za pomocą śrub i nakrętek bezpośrednio na słupie ramy.
