Regały paletowe standardowe

Poznaj regały paletowe X-PR Line

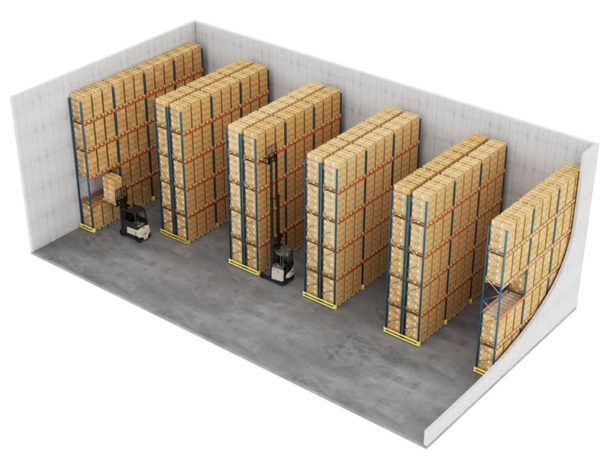

Regały paletowe rzędowe to najbardziej konwencjonalny z powszechnie występujących systemów składowania. Rozwiązanie najczęściej wybierane przez naszych Partnerów.

  • Dostęp do każdej składowanej jednostki. Współczynnik wykorzystania powierzchni magazynowej na poziomie 40%.
  • Pojedyncze lub podwójne rzędy regałowe. Dopuszczalne są modyfikacje głębokości.
  • Składowanie zróżnicowanych, zarówno pod względem wagi, jak i rozmiaru produktów.
  • Wysokość oraz wymiary dostosowane do indywidualnych oczekiwań. Możliwość przenoszenia dużych obciążeń.

Producent regałów paletowych

Nasz zakład produkujący regały znajduje się w Zgierzu. W fabryce WDX powstają regały paletowe, półkowe, systemy wielopoziomowe, przenośniki oraz inne konstrukcje stalowe.

Korzystamy tylko i wyłącznie ze sprawdzonych oraz doświadczonych dostawców. Posiadamy własny Dział Projektowy, Dział Solutions oraz Dział Badań i Rozwoju. Oferujemy regały do składowania palet na wymiar. Dopasowane do indywidualnych oczekiwań. Gwarantujące najwyższe współczynniki wykorzystania przestrzeni magazynowej.

Zapytaj o bezpłatny projekt aranżacji magazynu.

Regały paletowe wysokiego składowania

Regały paletowe wysokiego składowania

Prezentujemy wideo przedstawiające wdrożenie regałów paletowych wysokiego składowania. Nasz Partner postawił na wózki widłowe Crown. Sercem instalacji są wózki systemowe VNA.

Zrealizowane założenia projektowe:

  • maksymalne wykorzystanie kubatury magazynu, którego całkowita powierzchnia wynosi 13000m2,
  • sprawna kompletacja towarów i szybka realizacja zamówień,
  • możliwość składowania palet Euro o dużej masie,
  • bardzo wysoka wydajność procesu.
Brak: ico-kv

Budowa regału paletowego

Regał paletowy WDX to budowa modułowa. Dostępność wielu rodzajów słupa i belek. Regały mogą być zaprojektowane dla różnych mas i wysokości jednostek paletowych. System regałów paletowych standardowych umożliwia wszechstronną konfigurację regału, dającą się dostosowywać do indywidualnych potrzeb. Dzięki dużej powierzchni stopy i jej znacznej grubości – obciążenia na posadzkę są przenoszone relatywnie łagodnie. W celu poprawienia sztywności i stabilności całej konstrukcji stopa montowana jest do posadzki za pomocą 2 kotew, mechanicznych lub chemicznych, w zależności od potrzeb.

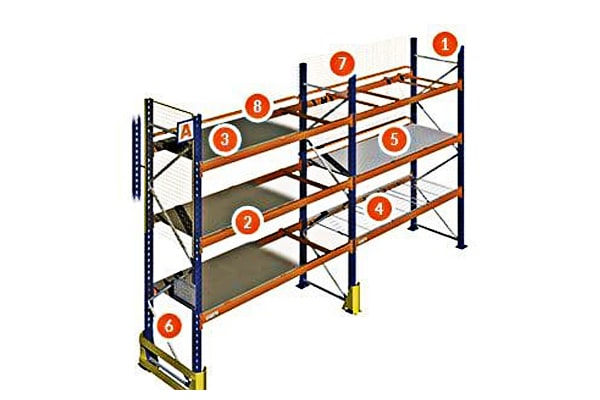

Elementy systemu

Elementy systemu

Elementy systemu

Podczas projektowania regału paletowego zawsze brane są pod uwagę parametry jednostek ładunkowych oraz przepisy ich składowania. Uwzględnia się także typ wózka widłowego, który będzie dany regał obsługiwał. Wszystkie te czynniki wpływają na dobór rodzaju słupa i belki jak również korytarza roboczego. Elementy wykorzystywane do produkcji:

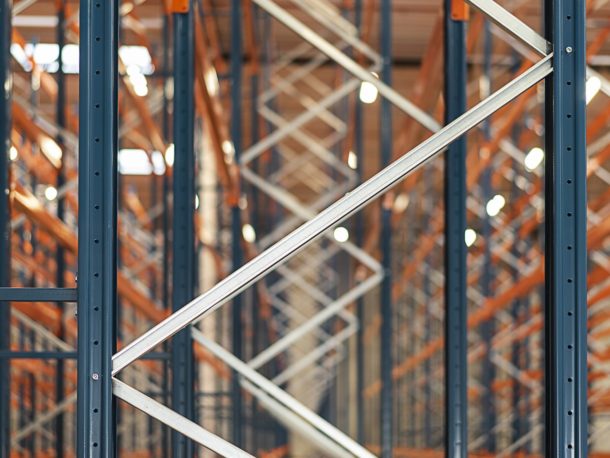

Rama

Rama

Rama

Rama regału paletowego WDX składa się z dwóch słupów wykonanych z profili:

  • M 20M o przekroju 95 x 54 mm (8 zagięć) – M 20, 25 o przekroju 95 x 72 mm (12 zagięć z dodatkowym centralnym przetłoczeniem) – M 20L, 25L o przekroju 120 x 72 mm, (16 zagięć) połączonych za pomocą diagonali wykonanych z profili w kształcie litery C, o wymiarach 35 x 24,4 mm.
  • Rama jest to zestaw dwóch słupów połączonych śrubami poprzez poprzeczki poziome (horyzontale) i poprzeczki ukośne (diagonale). U spodu słupa przykręcona jest stopa regału. Słupy posiadają otwory ukośne, służące do zawieszania belek co 75 mm wzdłuż całej jego wysokości. Słupy wykonane są z blachy o grubości odpowiednio 2 lub 2,5 mm. Horyzontale i diagonale wykonane są z blachy ocynkowanej o grubości 1,5 mm.

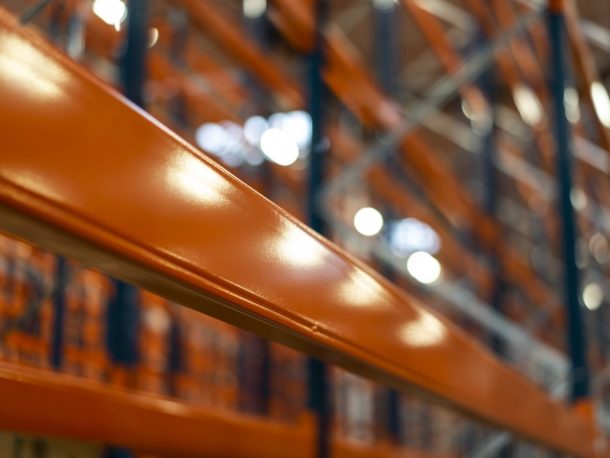

Belki

Belki

Belki

  • Belki wykonane są z 2 profili ceowych, łączonych razem. Utworzony w ten sposób profil zamknięty ma podwójną grubość na najbardziej obciążonych ścianach górnych i dolnych. Belki występują w różnych długościach. Na końcach belek przyspawane są konektory z 3 lub 4 zaczepami.
  • Belki poprzeczne płaskie umożliwiające wzmocnienie półki z płyty wiórowej lub siatki. Występują dla wszystkich typów belek. Belki poprzeczne produkuje się do ram różnej głębokości. Liczba belek poprzecznych zależy od wybranego obciążenia. Są zbudowane z rur spawanych ze złączami na końcach. Ich mocowanie nie wymaga zastosowania narzędzi.
  • Belki poprzeczne schodowe umożliwiają wzmocnienie półki z płyty wiórowej lub z siatki. Są zamocowane między belkami. Umożliwiają dostosowanie górnej powierzchni półki do poziomu belki. Belki poprzeczne występują w różnej głębokości. Najczęściej są wykonane z rur prostokątnych ze złączami na końcach. Liczba belek poprzecznych zależy od wybranego obciążenia. Zamocowanie nie wymaga zastosowania narzędzi.
  • Belki poprzeczne typu Z umożliwiają wzmocnienie półki z płyty wiórowej lub z siatki. Są zamocowane między belkami. Umożliwiają utworzenie wypełnienia na całej powierzchni poziomu belkowego. Wykonywane są z rur prostokątnych. Liczba belek zależy od wybranego obciążenia.
  • Belki ochraniaczy – elementy, które ochraniają boczne słupy regału paletowego przed uderzeniami.

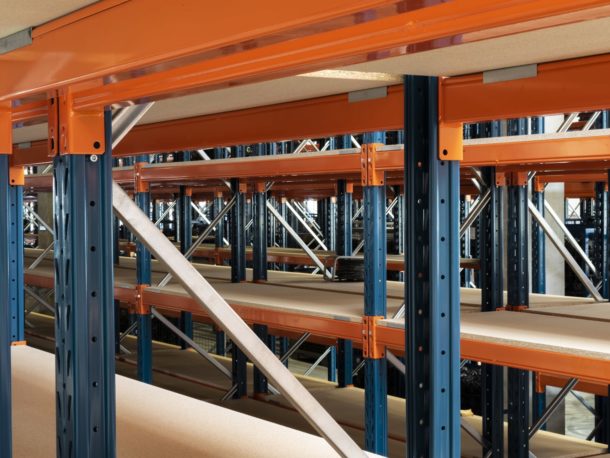

Półki

Półki

Półki

  • Półki z płyty wiórowej w regałach paletowych. Półka, na którą można kłaść bezpośrednio pudełka i inne przedmioty. Wykonana jest z płyty wiórowej o grubości od 18 mm do 36 mm i przycięta do odpowiednich wymiarów.
  • Półki z paneli siatkowych w regałach paletowych. Panele siatkowe występują w różnych rozmiarach. Grubość drutu i średnica oczka uzależnione są od obciążenia i rodzaju składowanych wyrobów. Panele siatkowe służą również do zabezpieczenia przed upadkiem towaru z palety znajdującej się na regale.
  • Półki z krat pomostowych w regałach paletowych. Półki z kraty pomostowej mają zastosowanie przy szczególnie dużych obciążeniach. Typ kraty jest dobierany w zależności od rodzaju magazynowanego wyrobu, a w szczególności od typu podpór jednostki ładunkowej. Jest to jeden z najbardziej wytrzymałych systemów magazynowania.

Panele ochronne i ograniczniki palet

Panele ochronne i ograniczniki palet

Panele ochronne i ograniczniki palet

  • Panele ochronne – siatka tylna. Siatka tylna mocowana jest z tyłu zatok. Ochrania osoby znajdujące się w pobliżu regału, przed upadkiem towaru z palety. Panele siatkowe są mocowane do ramy za pomocą śrub i nakrętek.
  • Panele ochronne – siatka boczna. Siatka boczna mocowana jest w ramie, w końcowych zatokach. Ochrania osoby znajdujące się w pobliżu regału przed przypadkowym upadkiem towaru znajdującego się na regale paletowym. Panele siatkowe mocowane są do otworów bocznych za pomocą śrub, nakrętek lub spinek.

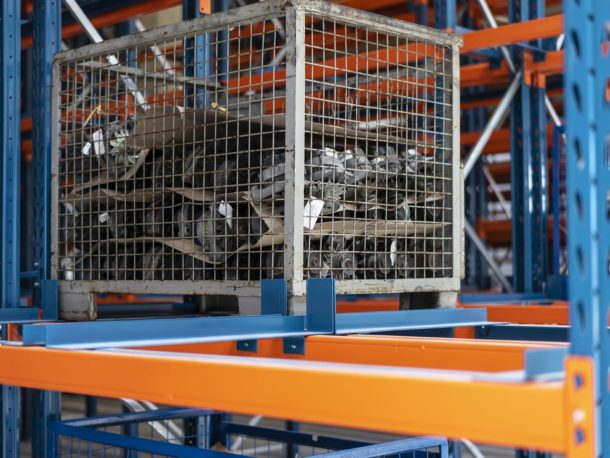

  • Ograniczniki palet. Pozwalają na uniknięcie zbyt głębokiego wysunięcia palety w regale. Dzięki temu skutecznie podnoszą poziom bezpieczeństwa pracowników, a także zabezpieczają towar przed upadkiem. Profil ogranicznika palet jest mocowany za pomocą śrub i nakrętek bezpośrednio na słupie ramy.

Cena regałów do palet

Aby uzyskać bezpłatny projekt aranżacji powierzchni magazynowej oraz wycenę wybranego rozwiązania WDX S.A. skontaktuj się bezpośrednio z naszą Infolinią.
